路名牌技术规格、参数及安装要求（精编版）

小编之前发过路牌的制作参数标准，可能都还不够详细完善，今日咱们再来探讨一下~欢迎指正更改

（一）A型路名牌

1、路名牌牌面

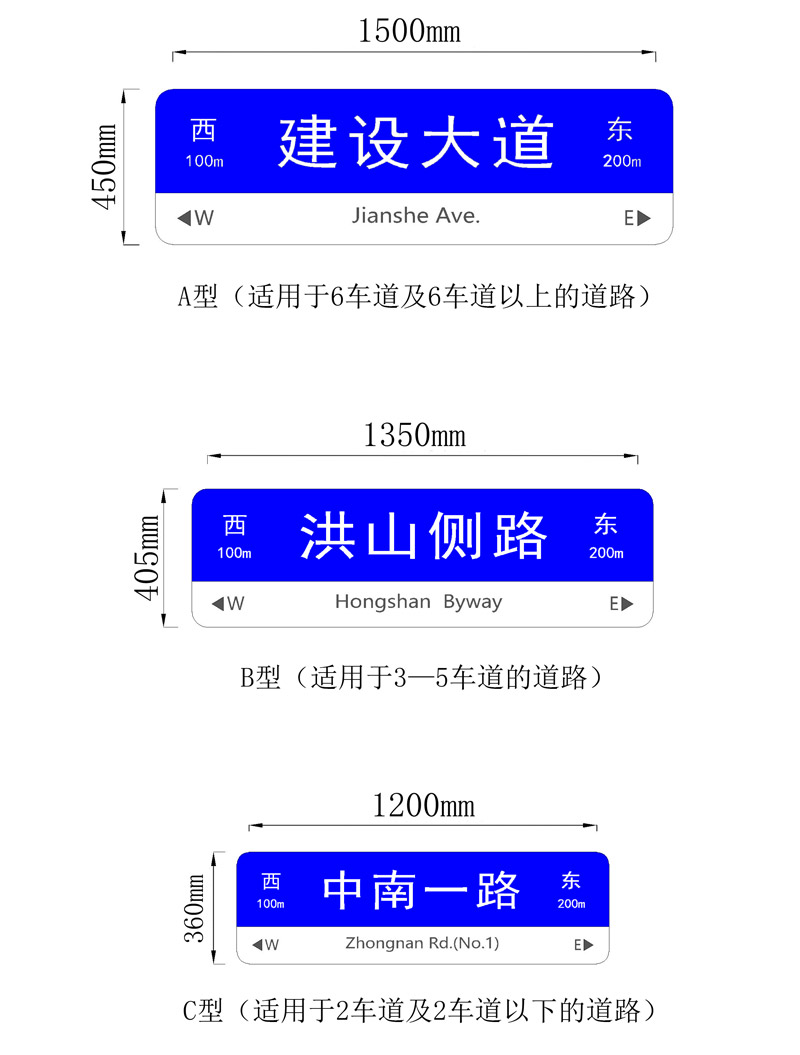

1.1、 牌面尺寸（宽度×高度×厚度）=1500mm×450mm×43mm；

1.2、骨架材质：3.8mm厚铝合金V型材；

1.3、牌面材质：铝合金板；

1.4、牌面厚度：≥2.0mm；

1.5、牌面倒角：R40；

1.6、牌面平整度：＜3mm/m；

1.7、牌面布局：上部高300mm，下部高150mm；

1.8、牌面颜色：上部蓝底白字（PANTONE国际色卡：蓝072C），下部白底黑字（PANTONE国际色卡：黑C）；

1.9、牌面内容：道路标准地名的汉字名称、汉语拼音和方向标示；

（1）汉字为黑体,书写形式用国家规定的规范文字，

（2）数字、字母为Arial体，

（3）汉语拼音按普通话拼写,首字母大写，

（4）英文书写参考附件3（路名牌英文书写标准）；

1.10、方向标注：采用磁北方向区分东西、南北；

1.11、牌面文字：易安交通采用丝网印刷技术或刻字贴膜，路头、路尾用红圆替换方向汉字 ；

1.12、边框及扣件：铝合金材质厚度为2mm；

1.13、反光膜：易安交通采购百分百保真的美国工程级3M反光膜★，逆反射系数应符合GB/T18833 -2002中6.2.1的要求反光膜（包括丝网印刷后的反光膜）的各种颜色的亮度因数应符合国家相关规范的要求范围内；或者是刻字贴画的反光膜需符合地名办检测的标准（宿迁易安具备全国地名办检测合格证书，放心的正规厂家）。

1.14、其他要求：

（1）牌面应具备足够的抗冲击性10kg·cm冲击强度下不破损；

（2）牌面必须能粘贴二级反光膜,反光膜的附着力应符合GB/T 18833-2002中6.10的要求（反光膜在5min后的剥离长度不应大于20mm）；

（3）标牌的外观应平滑、整齐，不允许存在明显的毛刺、裂纹、划痕、损伤、颜色不均匀、面积大于20mm²的气泡、发光及反光性能明显不均匀等现象。同一颜色的反光膜作底面时不允许拼接；

（4）牌面底部距离地面净高应≥2500mm。

2、路名牌连接件

2.1、连接件：φ80×2.5×200mm；

2.2、固定螺栓：2×M12×45mm ；

2.3、紧固螺丝：6×M8×20mm；

2.4、强度要求：能传递牌面＞100kg/m2的风载；

2.4、连接形式：见附图6（路名牌牌面连接安装示意图）。

3、法兰盘

3.1、材质：ABS工程塑料；

3.2、颜色：灰色（PANTONE国际色卡：428C）；

3.3、规格：详细尺寸见下图

4、路名牌立杆

4.1、立杆长度：3000mm（其中外露地面高度2500mm）；

4.2、立杆规格：φ89×4 mm；

4.3、立杆材质：热镀锌钢管；

4.4、立杆热镀锌厚度：≥55μm；

4.5、立杆安装垂直度：≤4mm/m。

5、路名牌设置

5.1、设置位置：

（1）6车道及以上路段；

（2）在进口道设置路名牌。

5.2、设置要求：

（1）A型路名牌在无交叉路口的路段每隔400米左右设置1块；

（2）路名牌应设置牢固，构件完好无缺损；

（3）牌面平行于道路中心线；

（4）路名牌设置完毕后应按原样恢复人行道路面。

5.4、其他要求：有下列情形时应适当增加或减少路名牌的设置

（1）当道路车行道宽度>40m或路中建有高架时,可在部分路口增设路名牌。

（2）三岔路口的直行道路顶端应设置A型路名牌，若距相邻的路名牌距离＜70m时不再设置路名牌。

路名牌安装

1、路名牌基础预埋件

1.1、预埋件材质：材料性能不低于Q235A标准；

1.2、预埋件尺寸：见下图；

1.3、埋设方式：基础预埋件的中心位置距侧石内侧30cm，高度位置为预埋件顶面低于侧石顶面10cm，见下图

2、路名牌基础施工

2.1、混凝土基础尺寸:≥400×400×600mm；

2.2、混凝土标号：≥C20。

以上是牌面的参数要求，完全符合地名办标准参数，可严格按照此执行，也可根据当地特色略作变通；

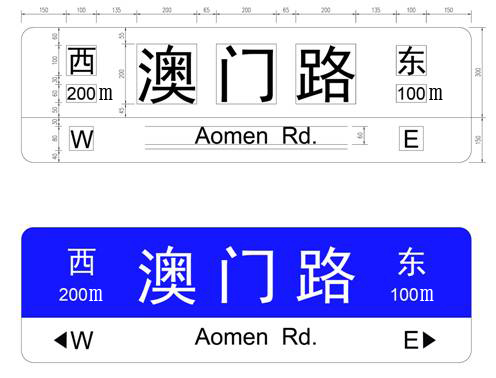

附图2：A型路名牌牌面文字

附图4：A型路名牌路头、路尾文字示意图

附图6：路名牌牌面安装连接示意图
